Manipulateurs

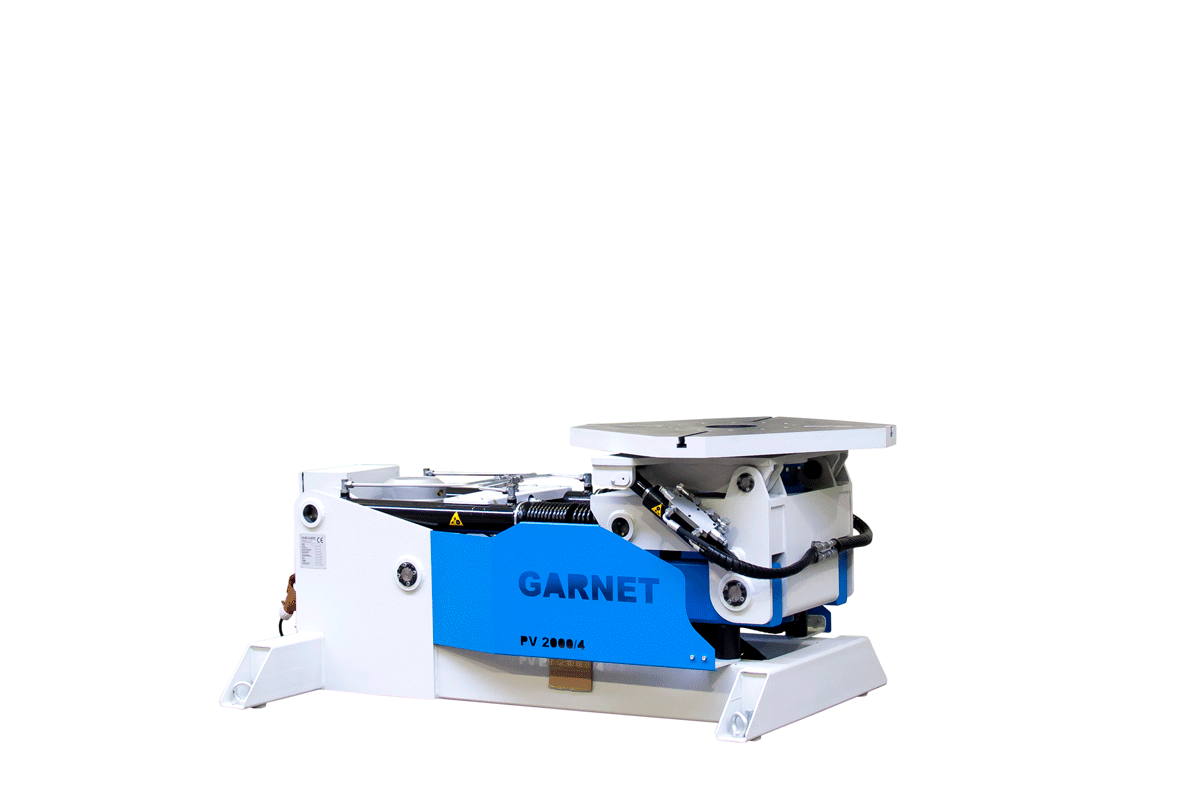

Manipulateur hydraulique à 4 axes

Manipulateurs à 4 axes et alésage réglables hydrauliquement en hauteur pour tourner, incliner et souder des pièces de 2 à 15 t.

Caractéristiques du produit

capacité 2 - 15 t
4 axes avec orifice
hauteur réglable hydrauliquement, angle constant
travail flexible
tourner et incliner
vitesse de rotation réglable en continu
double pédale incluse
télécommande incluse (sur câble)

Fiche technique Demande de devis

Données techniques

Modèle	DG-2000/135	DG-4500/135	DG-7000/135	DG-10 000/135	DG-15 000/135
Charge maximale (kg)	2.000	4.500	7.000	10.000	15.000
Table (carré) E (mm)	800	1.100	1.500	1.500	1.500
Vitesse de rotation (tr/min)	1,8	1,2	1,2	1,0	1,0
Angle d'inclinaison (°)	135	135	135	135	135
Vitesse de basculement (↑/↓ s)	12	12	34	34	34
Puissance du moteur (kW)	4 + 0,37	5,5 + 0,5	7,5 + 0,75	11 + 0,75	11 + 0,75
Courant de soudage maximal (A)	500	500	1.000	1.000	1.000
A (mm)	1.350	1.400	2.350	2.550	2.550
B (mm)	1.700	1.800	2.900	3.100	3.100
C (mm)	1.000	1.070	1.250	1.420	1.475
D (mm)	1.925	1.985	3.250	3.400	3.800
Poids (kg)	1.350	1.700	3.050	3.400	6.000
Double pédale (start-stop/gauche-droite)	Y compris	Y compris	Y compris	Y compris	Y compris
Télécommande (sur câble)	Y compris	Y compris	Y compris	Y compris	Y compris

Toutes les informations (données techniques, couleurs des produits, etc.) sont données sous réserve d'erreurs et de modifications.

Autres informations

Le manipulateur hydraulique à 4 axes de Dumeta vous permet de positionner diverses pièces à l'angle et à la hauteur souhaités.

Produire naturellement en fonction des besoins spécifiques du client.

Livré en standard avec une pédale de démarrage et d'arrêt et une télécommande (sur câble). Les manipulateurs à 4 axes de la série DG garantissent une facilité d'utilisation optimale dans l'atelier, car cette machine permet de manœuvrer les pièces dans pratiquement toutes les positions. Grâce au quatrième axe, la table, même dans sa position la plus haute, peut être inclinée à 135°. Cela garantit des conditions ergonomiques optimales pour les travaux de soudage, d'assemblage et de maintenance. En version standard, la série DG est disponible en 5 modèles de 2000 kg à 15 t de capacité. Bien entendu, la machine peut être construite en fonction des besoins spécifiques du client.
