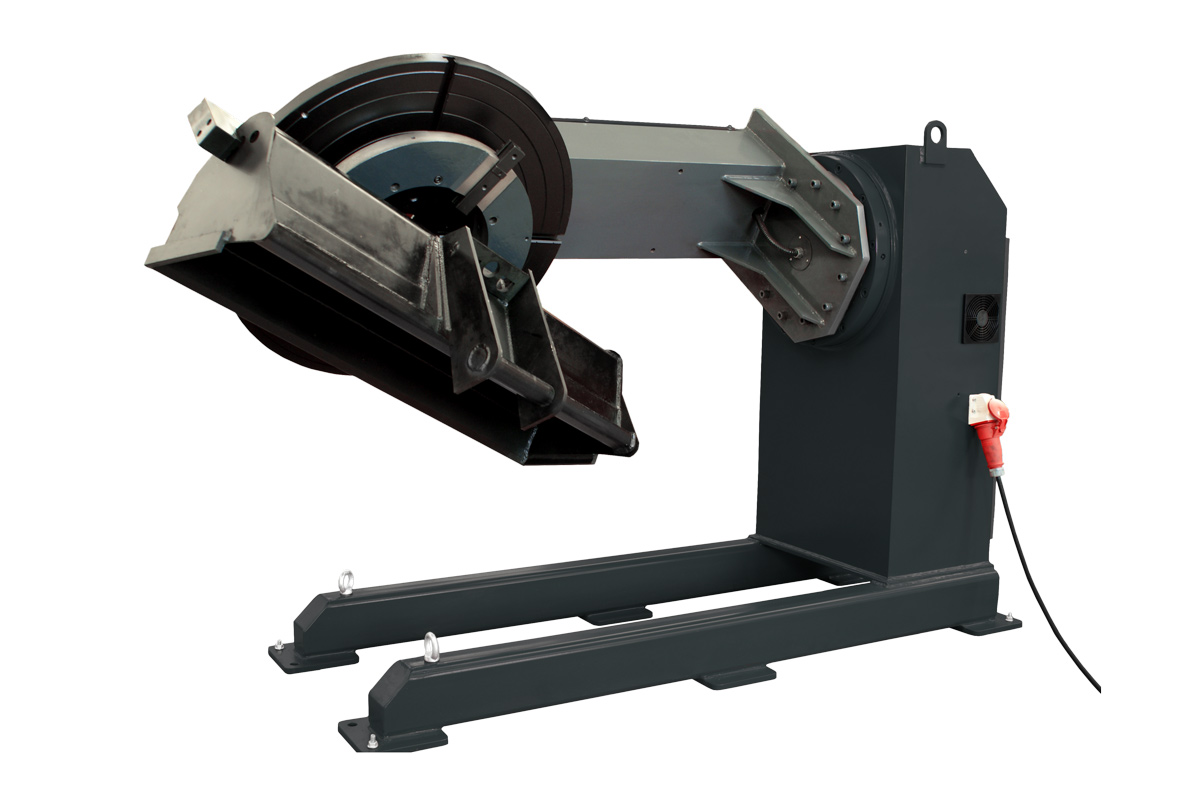

Manipulateur en L inclinaison 360° D-TLP-L

Manipulateurs de type L avec alésage pour la rotation à 360° et le soudage de pièces de 500 kg à 5 t.

Caractéristiques du produit

capacité 500 kg - 5 t
Type L avec orifice
Rotation de 360
vitesse de rotation réglable en continu
double pédale incluse
télécommande incluse (sur câble)

Fiche technique Demande de devis

Données techniques

Modèle	D-TLP-L-05	D-TLP-L-010	D-TLP-L-030	D-TLP-L-050
Charge maximale (kg)	500	1.000	3.000	5.000
Table (Ømm)	700	900	1.150	1.150
Diamètre (Ømm)	100	100	100	100
Vitesse de rotation (tr/min)	1	1	0,5	0,5
Distance maximale du centre de gravité (mm)	400	400	300	300
Excentricité maximale (mm)	200	200	200	200
Tableau des couples maximaux (Nm)	1.000	2.000	6.000	10.000
Couple de basculement max (Nm)	1.250	2.500	9.000	15.000
Puissance du moteur rotatif (kW)	0,37	0,75	1,1	2,2
Puissance du moteur de basculement (kW)	0,37	1,1	2,2	3
Courant de soudage maximal (A)	500	500	750	750
Raccordement au réseau	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz
A (mm)	800	1.000	1.400	1.500
B (mm)	1.000	1.100	1.220	1.220
C (Ømm)	100	100	100	100
D (Ømm)	700	900	1.150	1.150
E (mm)	1.030	1.230	1.815	1.915
F (mm)	1.825	2.125	3.035	3.035
Double pédale (start-stop/gauche-droite)	Y compris	Y compris	Y compris	Y compris
Télécommande (sur câble)	Y compris	Y compris	Y compris	Y compris

Toutes les informations (données techniques, couleurs des produits, etc.) sont données sous réserve d'erreurs et de modifications.

Autres informations

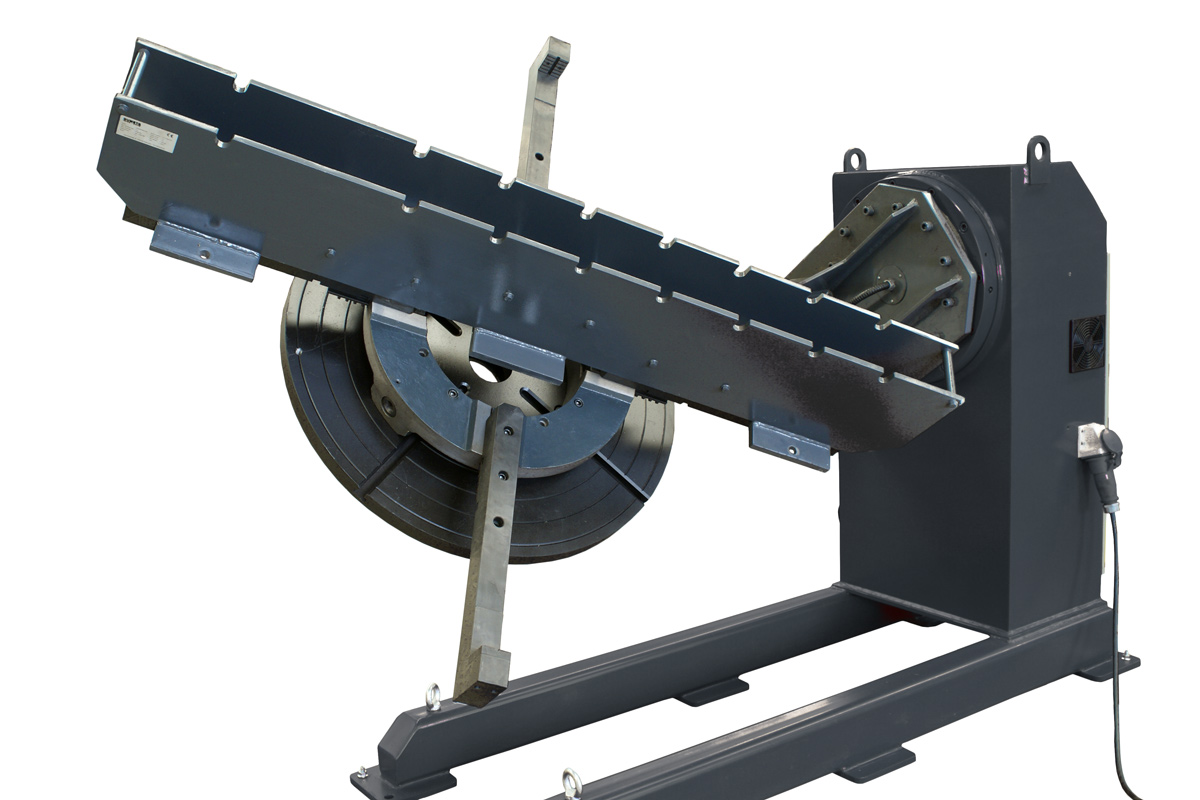

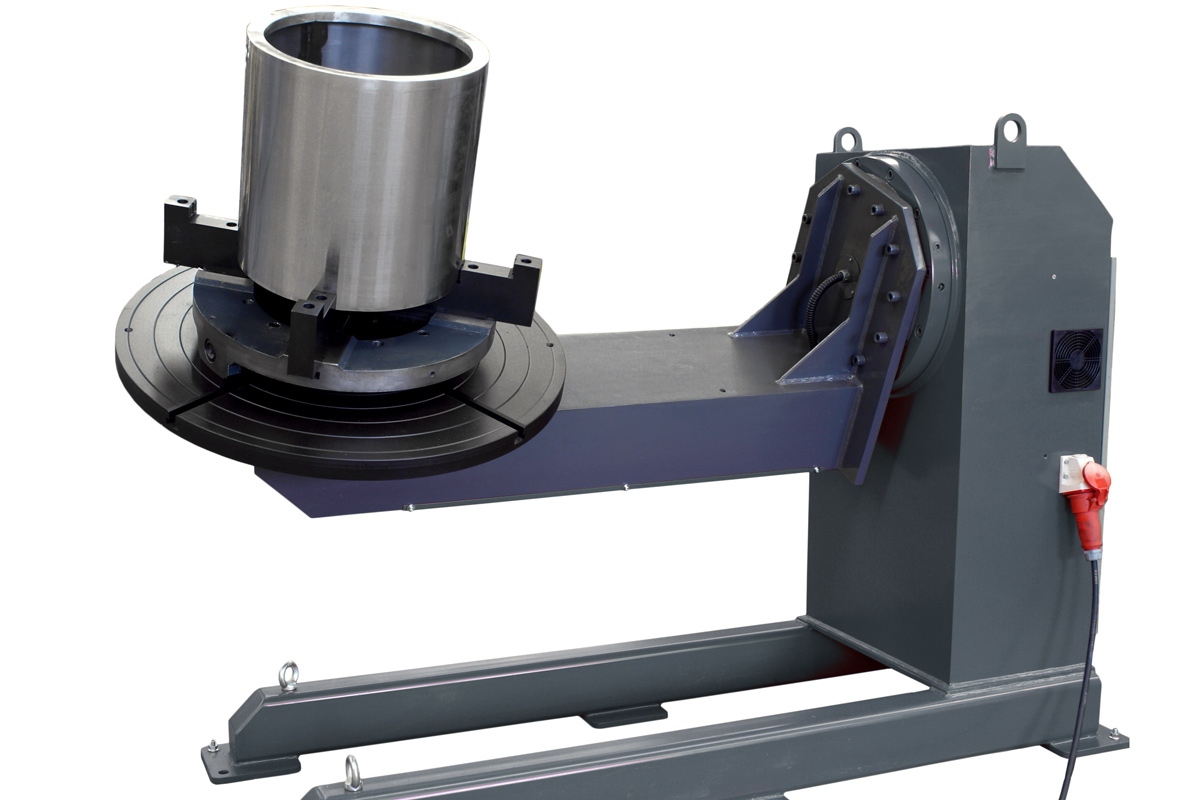

Ce manipulateur vous permet même d'incliner la pièce à 360° ou de la mettre complètement à l'envers. Cela offre encore plus de possibilités pour obtenir la position de soudage et la rotation les plus idéales à la vitesse souhaitée. Le manipulateur de soudage est équipé d'un passage et est disponible en standard avec une capacité de charge maximale de 300 kg à 5 000 kg. Vous pouvez incliner la pièce à souder sur 360°. Vous disposez ainsi d'un plus grand nombre d'options pour obtenir la position de soudage la plus idéale. Le serrage des pièces est facile avec un mandrin sur la table de serrage de cette table tournante de soudage à 360°. Placez votre pièce dans la position idéale ou faites-la tourner à la vitesse souhaitée. Cette machine vous permet même d'incliner la pièce à 360° - ou complètement à l'envers. Cela vous offre encore plus de possibilités pour obtenir la position de soudage idéale.
Les manipulateurs D-DWP-L sont disponibles en version standard à partir d'une capacité de 300 kg et jusqu'à 5 t. Bien entendu, un manipulateur peut également être conçu et construit selon vos propres exigences.
